UC1152无线数据传输终端与烽火三色灯与LoRaWan

概述

智能监控系统中，在设备发现发现告警（火情、水侵等）情况下需要及时提醒监控室内工作人员，以消息告警监控人员有时无法第一时间看到消息。因此需要使用报警设备（这里使用烽火三色灯）进行直观的提醒，针对这个需求做如下方案。 整体基于LoRaWAN进行组网，使用烟雾告警设备、水侵设备进行现场情况的检测。如果发现火情、水情第一时间进行告警，同时将消息推送给LoEaWAN网关，网关需要把消息下达给UC1152无线数据传输终端，触发设备中的继电器置为高电平，形成通路。这个高电平通路链接烽火三色灯的告警红灯和告警蜂鸣。以此达到直观告警效果。

设备简介

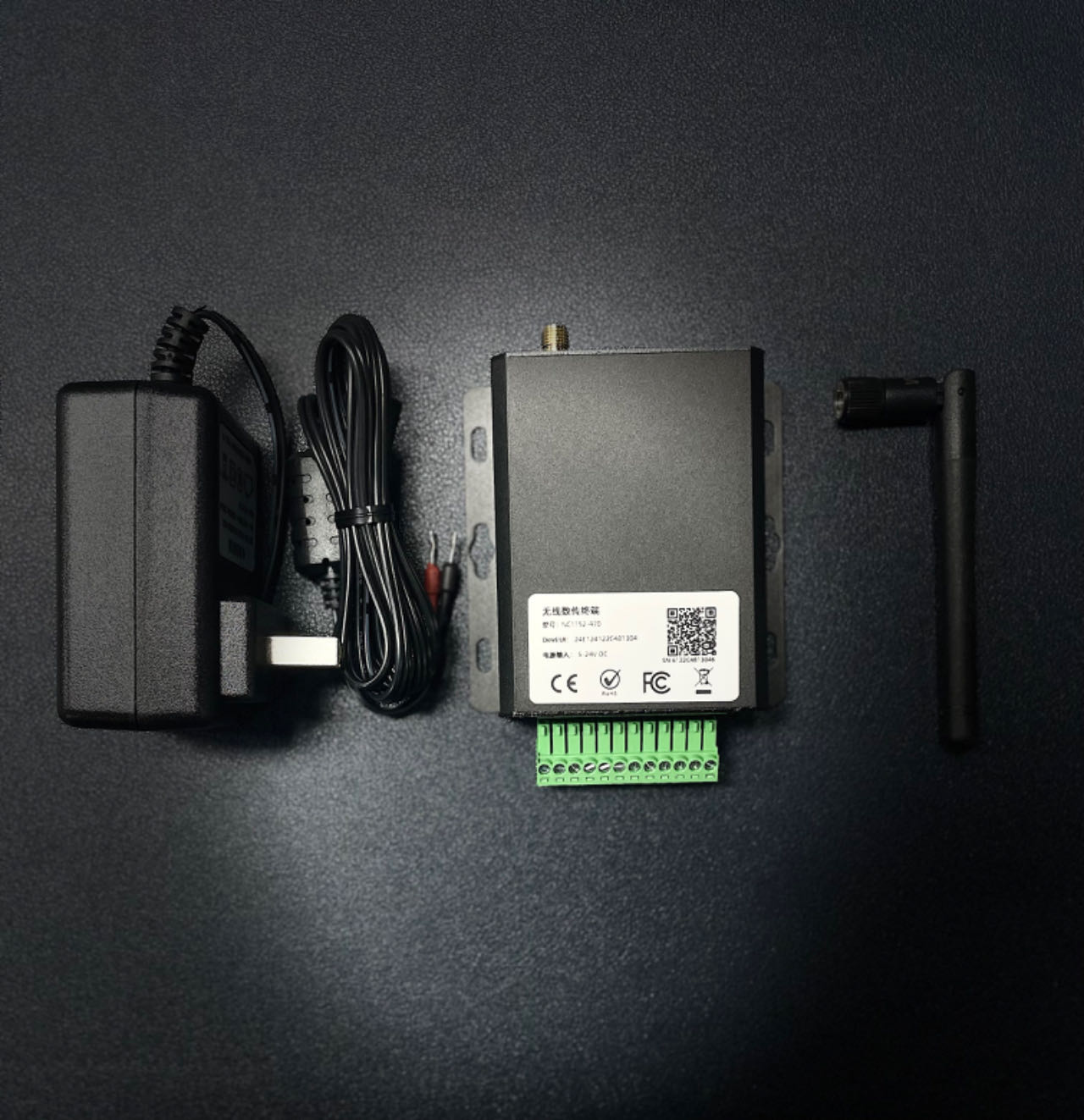

NC1152

LoRaWAN

烽火三色灯

线路组装

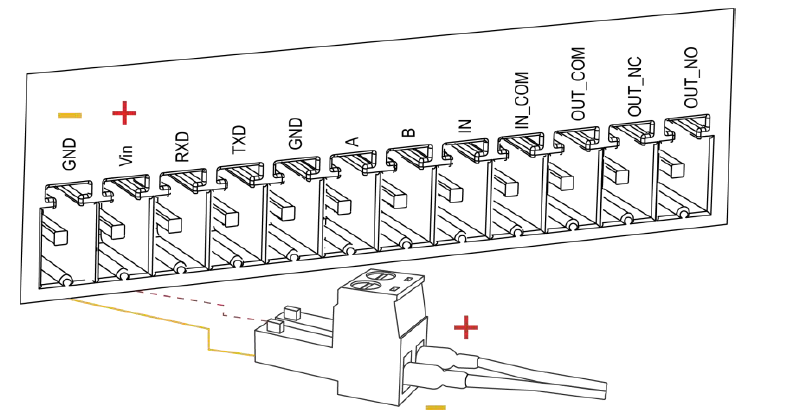

UC1152电源供电

DO接线 UC11xx/UC300系列上的DO属于继电器输出，类似于做为一个单刀双掷开关，所接的设备是干接点，DO接受电压范围：3A DC (最大30 V) 或3A AC (最大250 V)。

OUT_NC=常闭 OUT_COM=公开 OUT_NO=常开

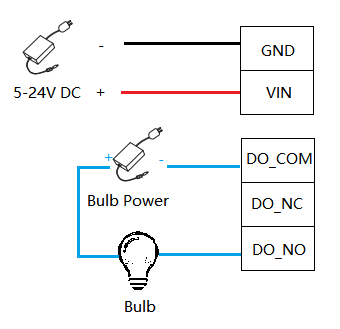

1）如果是常开触点，接线如下，灯泡只有在开关打开时才会亮：

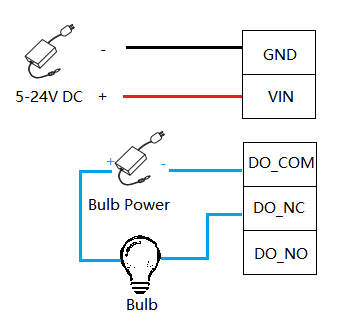

2）如果是常闭触点，接线如下，只有当开关打开时灯泡才会关闭：

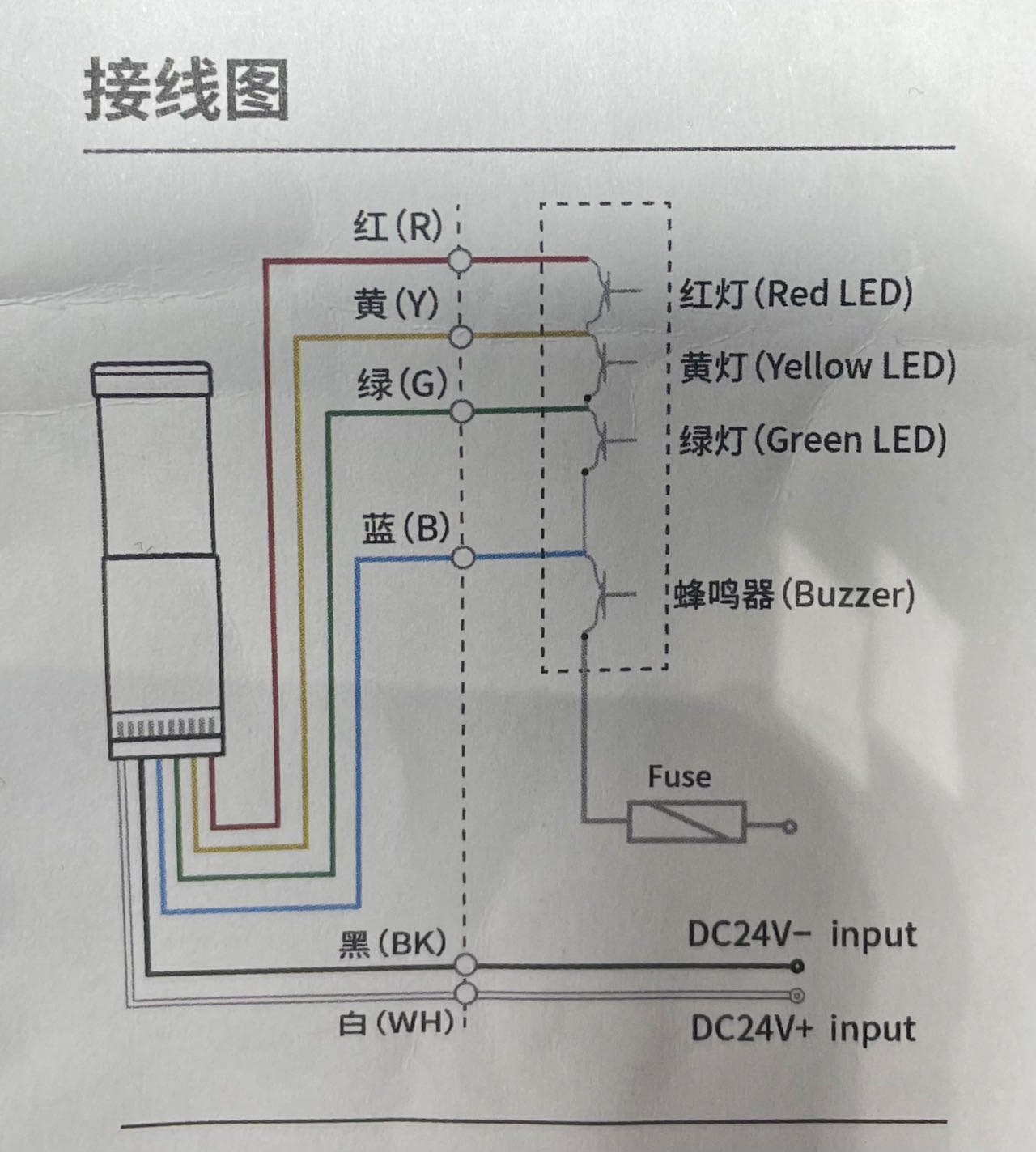

根据上述说明做如下接线

终端配置

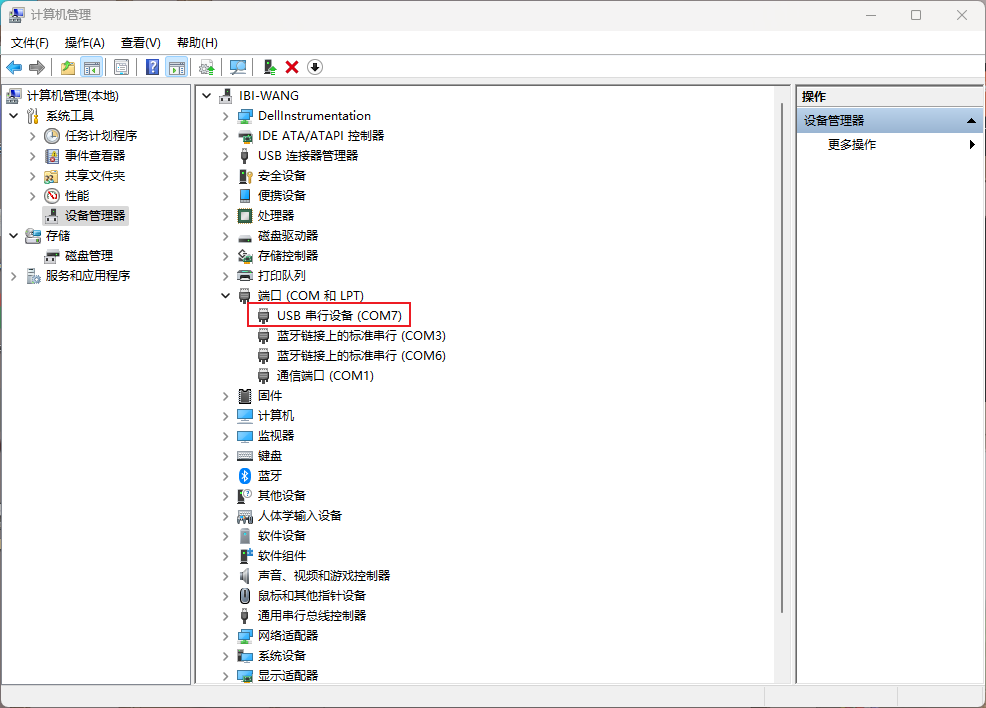

用USB连接电脑，从我的电脑查看使用的端口，我这里是串行设备COM7，不同的插上以后不一样，插拔看看有无变化，变化的就是目标端口

使用电脑版 ToolBox 进行配置，串口选择刚刚找到的串口。密码默认为123456

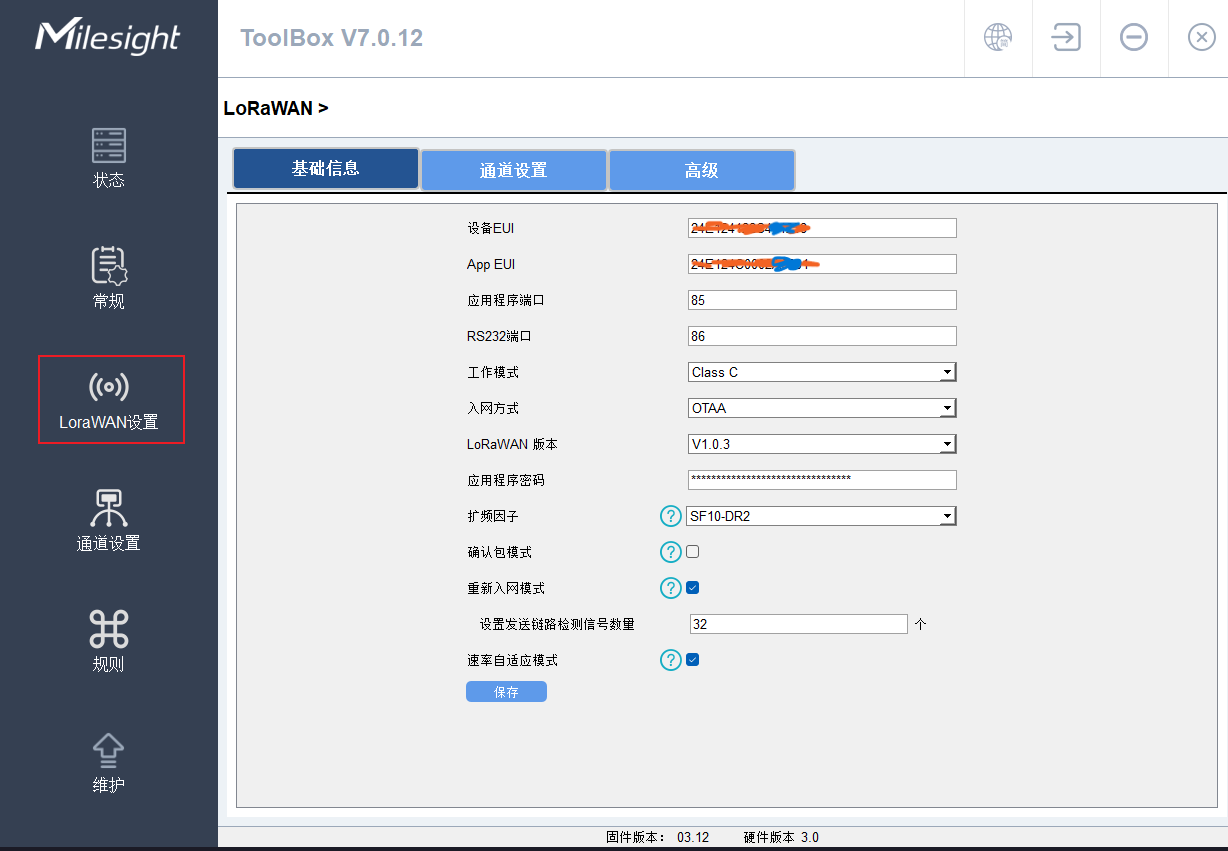

配置 LoRaWAN 即可，效果如下

LoRaWAN配置

新增设备，配置图

等待一下去到 ToolBox 即可看到入网状态为入网

下行消息

网关配置下行消息队列：milesight-downlink-dev/$deveui

高电平

{"confirmed":true,"fport":85,"data":"CQEA/w=="}

低电平

{"confirmed":true,"fport":85,"data":"CQAA/w=="}

参考文档

星纵UC系列DIO对接

无线数据终端DTU中UC1152 LoRaWAN无线数据传输终端

烽火三色灯说明书
